Redis Cluster 集群是一种分布式存储方案，它可以自动地将数据分区并分布在多个 Redis 节点上，同时提供高可用性和数据冗余。

Redis Cluster需要至少3个主节点才能正常工作。通常建议至少有 6 个节点，其中 3 个作为主节点，另外 3 个作为对应的从节点。

环境准备 ​

创建一个Docker网络以供Redis集群使用：

docker network create redis-cluster

image-20240714175602629

检查网络信息以确认其配置：

docker network inspect redis-cluster

image-20240714175902176

可以看到Docker网络 redis-cluster 的主要信息：

  • 网络名称（Name）：redis-cluster，这是用户定义的网络名称。
  • 网络ID（Id）：d4fc20531acfe711a02213e7bfcd284ea4ea39b07088e364c7d59ee9518c7473，这是网络的全局唯一标识符。
  • 创建时间（Created）：2024-07-14T17:55:49.865978892+08:00，表示网络创建的具体时间。
  • 网络驱动（Driver）：bridge，这表示网络使用的是桥接模式，允许容器与宿主机以及其他容器通信。
  • IP地址管理（IPAM）：
    • 子网（Subnet）：172.20.0.0/16，这是分配给网络中容器的IP地址范围。
    • 网关（Gateway）：172.20.0.1，这是网络中容器用来与外部通信的默认网关。
  • 网络作用域（Scope）：local，表明这个网络仅限于创建它的Docker宿主机。
  • 是否启用IPv6（EnableIPv6）：false，表示这个网络不支持IPv6。
  • 是否为内部网络（Internal）：false，表示网络不是内部的，可以被外部访问。
  • 容器连接（Containers）：目前为空，表明还没有任何容器连接到这个网络。

配置Redis节点 ​

使用vim编辑器创建并编辑redis_config.sh脚本，设置Redis节点配置。

bash
vim redis_config.sh

在编辑器中粘贴以下内容：

注意替换 cluster-announce-ip 后面的 服务器ip地址 为你的实际服务器IP地址。

配置内容
bash
#!/bin/bash
for port in $(seq 6379 6384);
do
    mkdir -p /home/redis/node-${port}
    touch /home/redis/node-${port}/redis.conf
    cat  << EOF > /home/redis/node-${port}/redis.conf
port ${port}
requirepass rediscengxuyuan
bind 0.0.0.0
protected-mode no
daemonize no
appendonly yes
cluster-enabled yes
cluster-config-file nodes.conf
cluster-node-timeout 5000
cluster-announce-ip  192.168.101.100
cluster-announce-port ${port}
cluster-announce-bus-port 1${port}
EOF
done
配置解析

循环创建目录和配置文件

  • 使用 seq 6379 6384 生成端口号列表（6379 到 6384）。
  • 对于每个端口号，创建一个对应的目录 /home/redis/node-${port}，并在其中创建一个名为 redis.conf 的配置文件。

配置文件内容

  • port ${port}：设置节点监听的端口，这里是从 6379 到 6384。
  • requirepass rediscengxuyuan：设置密码保护，所有客户端连接到这个节点时都需要提供这个密码。
  • bind 0.0.0.0：绑定到所有可用的网络接口。
  • protected-mode no：禁用保护模式，允许外部客户端连接。
  • daemonize no：禁用后台运行模式，Redis 将作为一个前台进程运行。
  • appendonly yes：开启 AOF 持久化，每次写入操作都会被记录到 AOF 文件中。
  • cluster-enabled yes：启用集群模式。
  • cluster-config-file nodes.conf：指定集群配置文件的名字。
  • cluster-node-timeout 5000：设置节点超时时间为 5 秒，如果超过这个时间没有收到其他节点的心跳信息，则认为该节点已离线。
  • cluster-announce-ip 192.168.101.100：指定集群中其他节点识别此节点时使用的 IP 地址。
  • cluster-announce-port ${port}：指定集群中其他节点识别此节点时使用的端口，与 port 相同。
  • cluster-announce-bus-port 1${port}：指定集群内部通信（即集群总线）所使用的端口。这里使用的是 16379 到 16384。

接下来，给脚本文件添加执行权限：

bash
chmod +x redis_config.sh

通过以下命令来运行脚本：

bash
./redis_config.sh

我们通过tree 命令查看目录结构：（如果没有 tree 命令先安装 yum install -y tree）

image-20240714181315600

启动Redis容器 ​

创建并编辑redis_docker.sh脚本，用于启动Redis容器。

bash
vim redis_docker.sh

在编辑器中粘贴以下内容：

bash
#!/bin/bash
for port in $(seq 6379 6384); \
do \
   docker run -it -d -p ${port}:${port} -p 1${port}:1${port} \
  --privileged=true -v /home/redis/node-${port}/redis.conf:/usr/local/etc/redis/redis.conf \
  --privileged=true -v /home/redis/node-${port}/data:/data \
  --restart always --name redis-${port} --net redis-cluster \
  --sysctl net.core.somaxconn=1024 redis:6.2.7 redis-server /usr/local/etc/redis/redis.conf
done

脚本将映射端口、挂载卷，并设置网络。运行脚本以启动所有Redis容器。

接下来，给脚本文件添加执行权限：

bash
chmod +x redis_docker.sh

通过以下命令来运行你的脚本：

bash
./redis_docker.sh
bash
# 批量启动容器
for port in $(seq 6379 6384);
do
docker start redis-${port}
done
# 批量停止容器
for port in $(seq 6379 6384);
do
docker stop redis-${port}
done
# 批量删除容器
for port in $(seq 6379 6384);
do
docker rm redis-${port}
done

image-20240714211059105

集群操作 ​

进入任一Redis容器，并使用redis-cli命令创建集群。

bash
docker exec -it redis-6379 /bin/bash

创建集群

bash
redis-cli  -a rediscengxuyuan --cluster create 192.168.101.100:6379 192.168.101.100:6380 192.168.101.100:6381 192.168.101.100:6382 192.168.101.100:6383 192.168.101.100:6384   --cluster-replicas 1
# redis-cli  -a 密码 --cluster create IP地址:6379 IP地址:6380 IP地址:6381 IP地址:6382 IP地址:6383 IP地址:6384   --cluster-replicas 1

这个命令会创建一个包含三个主节点的集群，并且每个主节点都有一个从节点。--cluster-replicas 1参数指定了每个主节点有一个从节点。

image-20240714211154369

image-20240714211208007

使用cluster info和cluster nodes命令检查集群状态。

bash
redis-cli -c -a rediscengxuyuan

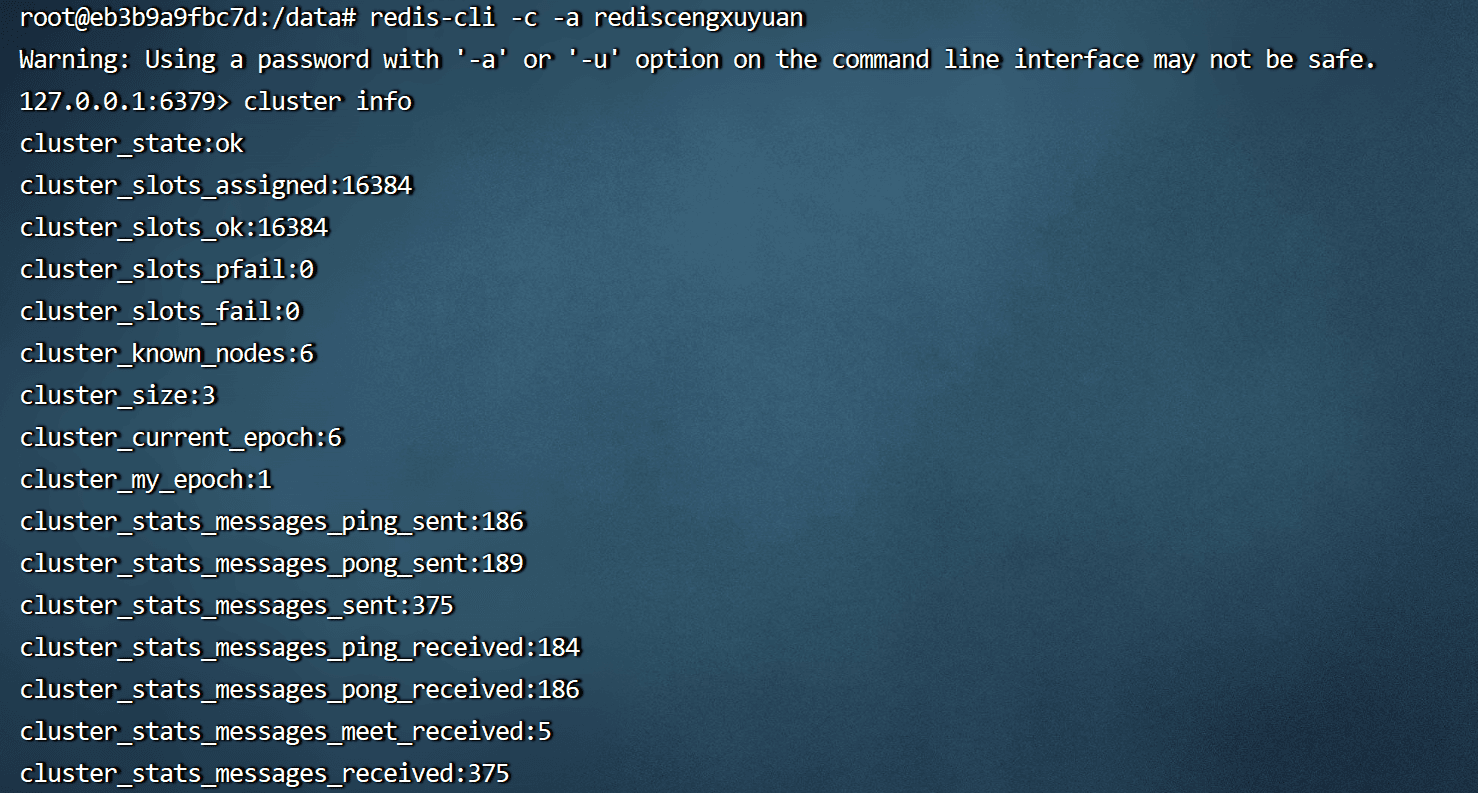

image-20240714211551120

cluster info 输出：

  • cluster_state:ok：表示集群目前状态正常。
  • cluster_slots_assigned:16384：集群中已经被分配的槽位数，Redis集群总共有16384个槽位。
  • cluster_slots_ok:16384：集群中状态正常的槽位数。
  • cluster_slots_pfail:0：集群中疑似失败的槽位数（pfail是possible fail的缩写）。
  • cluster_slots_fail:0：集群中已经确认失败的槽位数。
  • cluster_known_nodes:6：集群中已知节点的数量。
  • cluster_size:3：集群中的主节点数量（集群的大小通常指主节点的数量）。
  • cluster_current_epoch:6：集群的当前配置纪元，用于在故障转移时选举主节点。
  • cluster_my_epoch:1：当前节点的配置纪元。
  • cluster_stats_messages_ping_sent:186：集群中发送的ping消息数量。
  • cluster_stats_messages_pong_sent:189：集群中发送的pong消息数量。
  • cluster_stats_messages_sent:375：集群中发送的总消息数量。
  • cluster_stats_messages_ping_received:184：集群中接收到的ping消息数量。
  • cluster_stats_messages_pong_received:186：集群中接收到的pong消息数量。
  • cluster_stats_messages_meet_received:5：集群中接收到的meet消息数量（用于新节点加入集群）。
  • cluster_stats_messages_received:375：集群中接收到的总消息数量。

image-20240714211609861

cluster nodes 输出：

每行代表一个集群中的节点，以下是对每个字段含义的解释：

  • 9399a483ded0f717b0fd8f0d18eb500710b0340e：节点的ID。
  • 192.168.101.100:6381@16381：节点的IP地址和端口，以及集群总线端口（通常比常规端口大10000）。
  • master：节点的角色是主节点。
  • -：代表没有故障转移相关数据。
  • 0：节点的最后检查时间。
  • 1720962800517：节点的epoch。
  • 3：如果节点是主节点，则这是它所属的槽位范围ID；如果是从节点，则这是它复制的主节点的ID。
  • connected：节点状态，表示节点是连接的。
  • 10923-16383：节点负责的槽位范围。

以下是对其他节点的解释：

  • 35f084fc050a251c07b1a4a7ed5940792dcbd040：当前连接的节点，标记为 myself。
  • cfada70539347a4b83184b7634e0b0d47758e8b6：另一个主节点。
  • 974a27de9628820cba0f375cd94ff2bb463bad19：一个从节点，它复制 cfada70539347a4b83184b7634e0b0d47758e8b6。
  • df6f197441a509d9b090cb741e08d85b32273384：另一个从节点，它复制 9399a483ded0f717b0fd8f0d18eb500710b0340e。
  • 706a5c82486175c49d1c789eb344a05ac45c3526：另一个从节点，它复制 35f084fc050a251c07b1a4a7ed5940792dcbd040。

防火墙设置 ​

为Redis集群开放必要的端口：

bash
firewall-cmd --permanent --add-port="6379-6384/tcp"
firewall-cmd --reload

image-20240714213359030

测试集群 ​

进入一个Redis节点，设置一个键值，并在另一个节点查询以验证集群功能。

进入6381节点，设置一个键值，可以看到重定位的提示。

bash
docker exec -it redis-6381 /bin/bash
redis-cli -c -a rediscengxuyuan -h 192.168.101.100 -p 6381
set cengxuyuan good

image-20240714220955091

到其他节点，可以查询出来，代表我们已经成功。

bash
docker exec -it redis-6384 /bin/bash
redis-cli -c -a rediscengxuyuan -h 192.168.101.100 -p 6384
get cengxuyuan

image-20240714222318428

参考链接

https://www.cnblogs.com/Yunya-Cnblogs/p/14608937.html

https://cloud.tencent.com/developer/article/2145671
